j9九游会先进凝固手艺中心团队联合中国科学院上海应用物理研究所，，，，，首次发明“热诱导相变”在熔盐侵蚀历程中起到要害作用，，，，，效果揭晓在Journalof EnergyStorage（中科院二区top，，，，，IF9.4）上。。。研究效果以“The effect of thermal-induced phase transformation on the corrosion behavior of Inconel 625 alloy in NaCl-KCl-MgCl₂ molten salt”为题，，，，，论文第一作者为姜金耀硕士研究生，，，，，指导先生为中国科学院上海应用物理研究所梁建平正高级工程师、j9九游会CAST团队李慧改教授。。。审稿人评价:It is interesting and a good future study to inhibit thermal-induced phase transformation of the alloy for improvement of mechanical property and corrosion resistance property in molten salt.

新一代光热发电（CSP）和高温储热（TES）工况温度将抵达700℃以上，，，，，对结构质料提出了更高的要求。。。必需接纳耐熔盐侵蚀、耐高温的合金作为结构部件用材，，，，，例如不锈钢、镍基合金等。。。氯化物盐是新一代光热发电最有竞争力的储换热工质，，，，，然而，，，，，氯化物盐的侵蚀性远高于硝酸盐，，，，，对合金质料的要求越发苛刻。。。该论文选择Inconel 625合金作为研究工具，，，，，首次发明“热诱导相变”是造成合金熔盐侵蚀的要害因素。。。

其作用机理为：在热的作用下Inconel 625合金晶界析出大宗富Cr碳化物，，，，，并以晶界为起始点向晶内天生针状δ相，，，，，这一热诱导相变加剧了Cr的不匀称漫衍。。。晶界处的富Cr碳化物和针状δ相之间的富Cr区域形成连续侵蚀通道，，，，，最终导致合金的侵蚀。。。该文的发明有利于重新审阅熔盐侵蚀爆发的机理原理。。。

该研究获得国家重点研发妄想（2021YFB3700602）和浙江省“尖兵”“领雁”研发攻关妄想（2023C01005）的资助。。。

文章链接：https://doi.org/10.1016/j.est.2024.113456

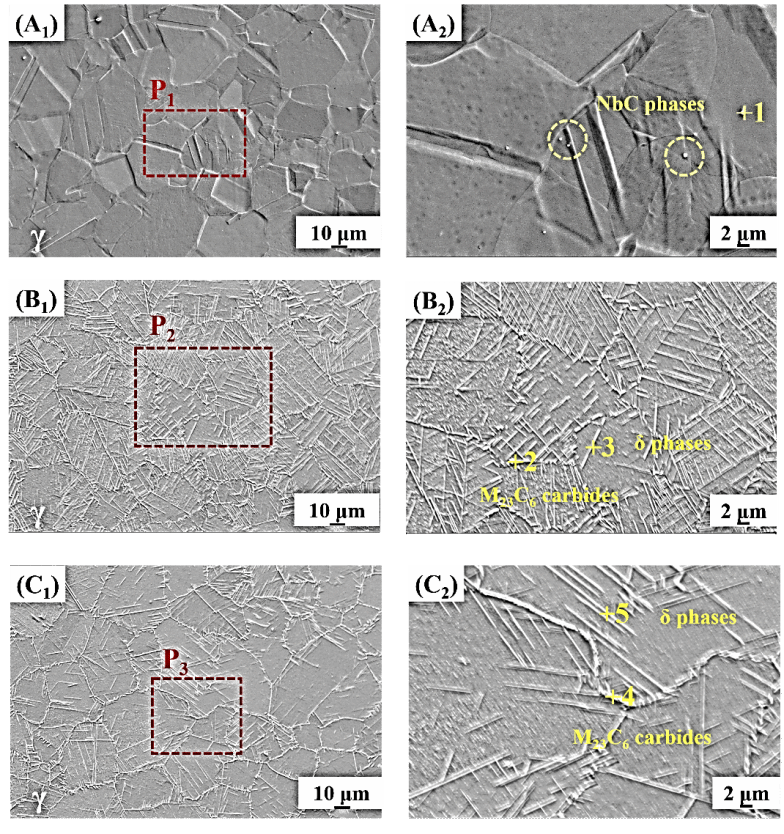

Inconel 625合金原始试样、时效试样和侵蚀试样的SEM形貌

(A1)原样;(A2)图2 (A1) P1放大;(B1)时效样品;(B2)P2放大(B1);(C1)侵蚀试样;(C2) P3放大

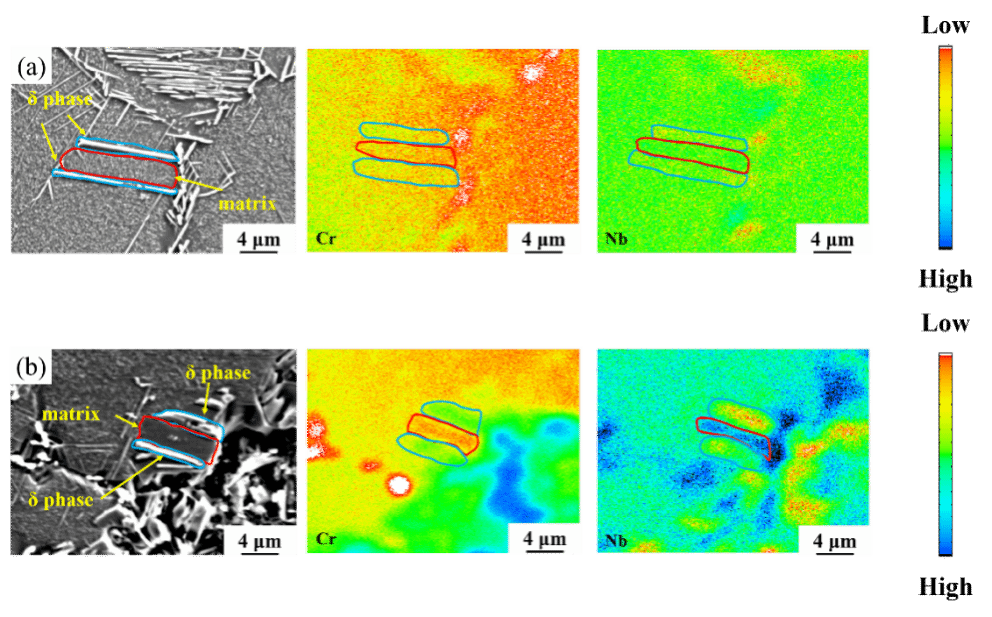

Inconel 625合金中δ相及其相近区域的EPMA图:(a)未侵蚀区域;(b)侵蚀区域。。。

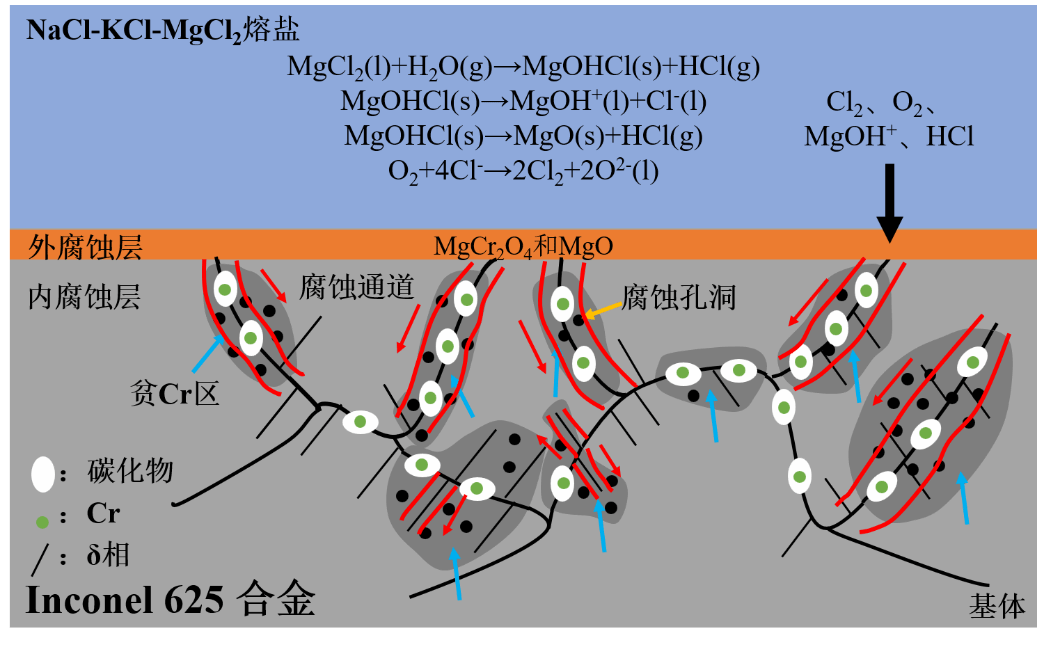

Inconel 625合金在NaCl-KCl-MgCl₂熔盐中的侵蚀机理示意图
