克日，，，j9九游会质料基因组工程研究院先进能源质料研究所刘杨、郭炳焜团队联合江汉大学王德宇教授团队在国际着名期刊《Angewandte Chemie International Edition》上揭晓题为“Binding FSI?to Construct a Self-Healing SEI Film for Li-Metal Batteries by In-situ Crosslinking Vinyl Ionic Liquid”的研究论文。。。。
。该事情接纳具有乙烯基的咪唑阳离子-双氟磺酰亚胺盐的离子液体（1-乙烯基-3-甲基咪唑双氟磺酰亚胺盐，，，VMI-FSI）与聚环氧乙烷（PEO）在锂金属外貌举行原位的光聚合交联，，，形成一种具有大分子阳离子骨架、约束FSI-阴离子修复剂的聚合物膜（V-film，，，如图1所示）。。。。
。通过膜中FSI-阴离子与锂金属的化学反映和电解液中FSI-阴离子的电化学反映在锂金属负极爆发大宗稳固的无机物，，，如LiF、Li₃N等，，，修复SEI膜的破损。。。。
。

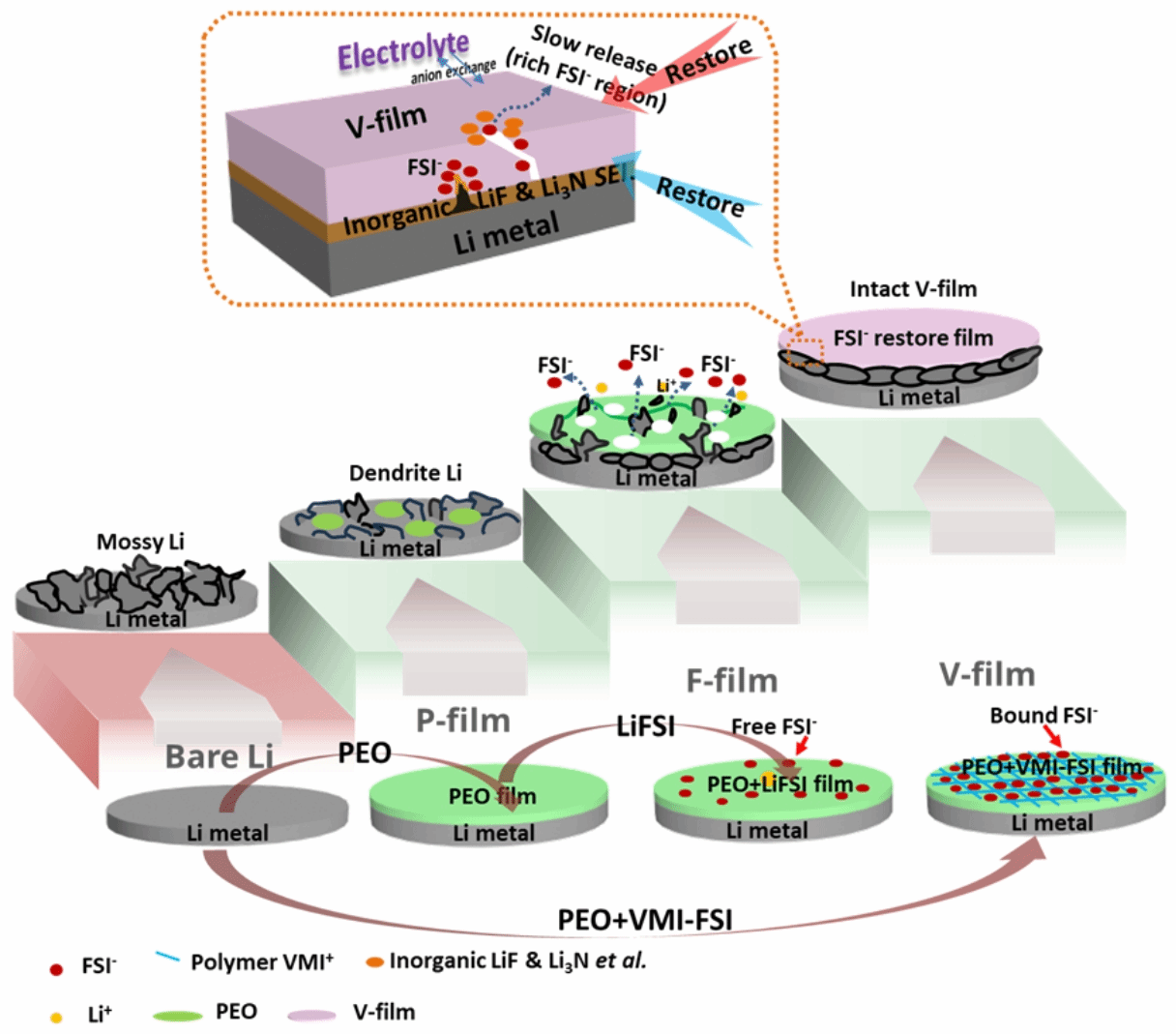

图1 本事情中修建的人工SEI膜和作用机理示意图

具有高比容量~3860 mAh g^-1和低还原电位-3.04 Vvs.SHE的锂金属一直被以为是高比能电池中理想的负极质料。。。。
。但其生动的热力学和电化学性子，，，使其与电解液一接触就爆发化学反映，，，在后续充放电历程中又爆发一系列的电化学反映。。。。
。上述反映形成了初始的SEI膜，，，但其在重复的锂沉积/剥离的历程中无法应对锂金属负极的体积转变，，，从而爆发不可阻止的机械破损。。。。
。尤其是在大电流密度和长循环历程中，，，这种膜的一直破碎、剖析和重构，，，是造成锂金属负极库伦效率低和循环寿命短的主要因素。。。。
。具有弹性的人工SEI膜可在一定水平上应对此问题，，，但长循环历程中仍然有锂枝晶的生长并刺穿SEI膜。。。。
。因此，，，在负极外貌修建一种具有自修复功效的SEI膜是延伸锂金属负极寿命的须要战略。。。。
。

在本事情中，，，作者设计了一种新颖的具有自修复功效的SEI膜，，，有用提高了锂金属电池的循环性能。。。。
。鉴于FSI-阴离子能在锂负极上爆发大宗的稳固无机组分如LiF和Li3N，，，可有用地钝化锂金属，，，适用作自修复剂；；；；乙烯基阳离子通过聚合可以在负极上形成稳固的SEI膜，，，且咪唑离子液体与电极具有优异的相容性，，，因此接纳VMI-FSI离子液体和PEO举行光聚合交联，，，形成聚合物阳离子框架，，，使用离子键约束FSI-的一种新颖的自修复SEI膜。。。。
。该自修复V-film膜应用在正极负载量为16.3 mg cm^-2的LiCoO₂/Li电池中，，，能使电池在3.0~4.5 Vvs.Li⁺/Li之间稳固循环500周，，，仍有81.4 %的剩余容量，，，平均库伦效率高达99.97 %，，，累积面容量抵达 ~1240 mAh cm^-2（如图2所示）。。。。
。

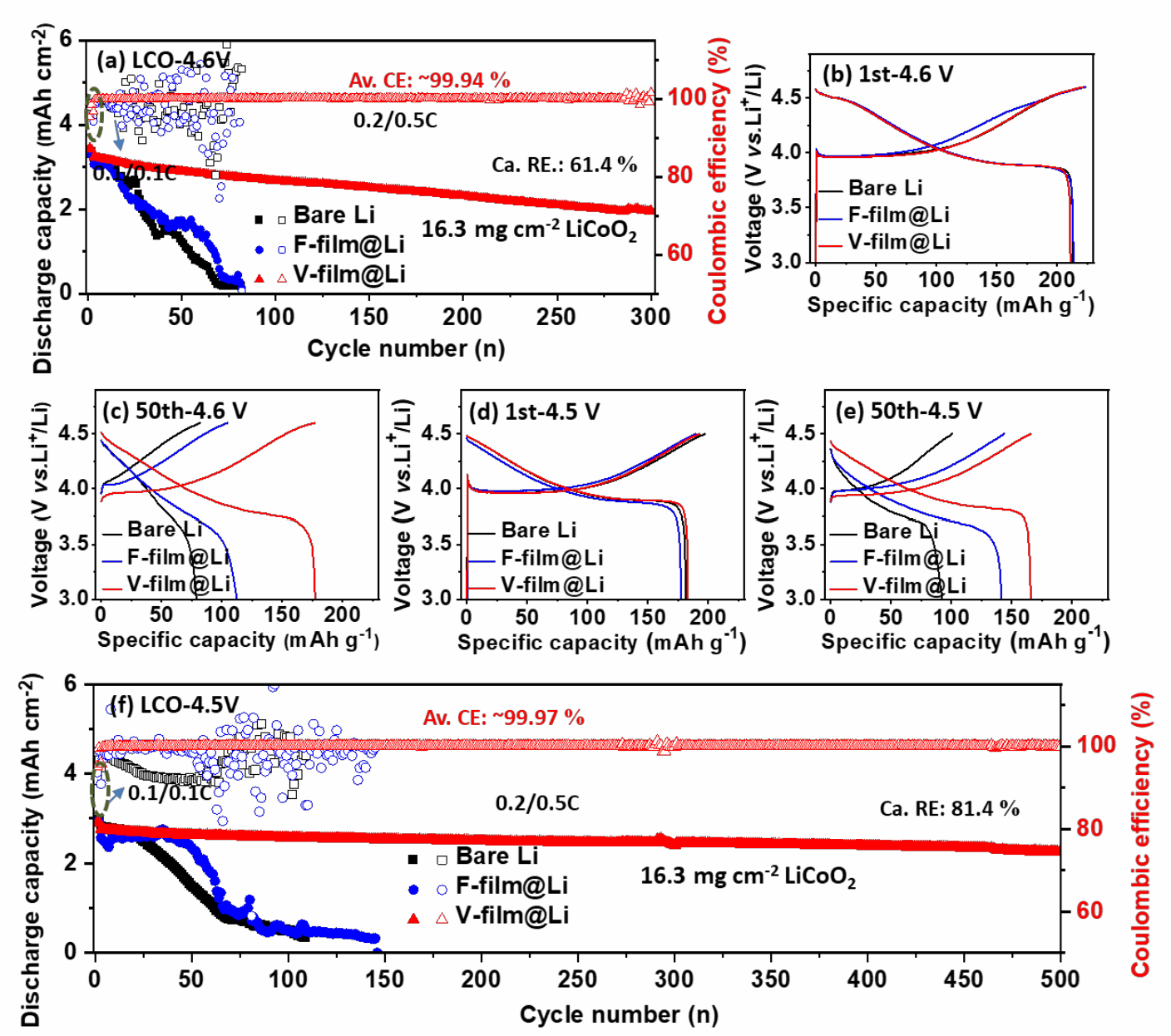

图2 LiCoO₂/Li全电池在(a-c)3.0-4.6 Vvs.Li⁺/Li规模内的循环性能，，，(d-f) 3.0-4.5 Vvs.Li⁺/Li规模内的循环性能

作者接纳FTIR和XPS等要领检测了所形成V-film膜的化学组成，，，推测了聚合反映的历程，，，研究了锂金属与FSI-阴离子的自觉化学反映历程，，，证实了FSI-阴离子的自修复功效。。。。
。通过实验和理论的连系，，，展现了在V-film外貌有少量FSI-阴离子与PF₆-阴离子爆发离子交流，，，交流后的FSI-阴离子通过电化学反映，，，在膜的外侧天生大宗无机组分，，，增强SEI膜的稳固性，，，同时修复膜的破损（如图3所示）。。。。
。通过SEM连系电化学要领CV、Tafel、EIS等，，，视察了V-film对Li⁺离子沉积行为和动力学的影响。。。。
。最后测试了V-film在全电池中的电化学性能。。。。
。

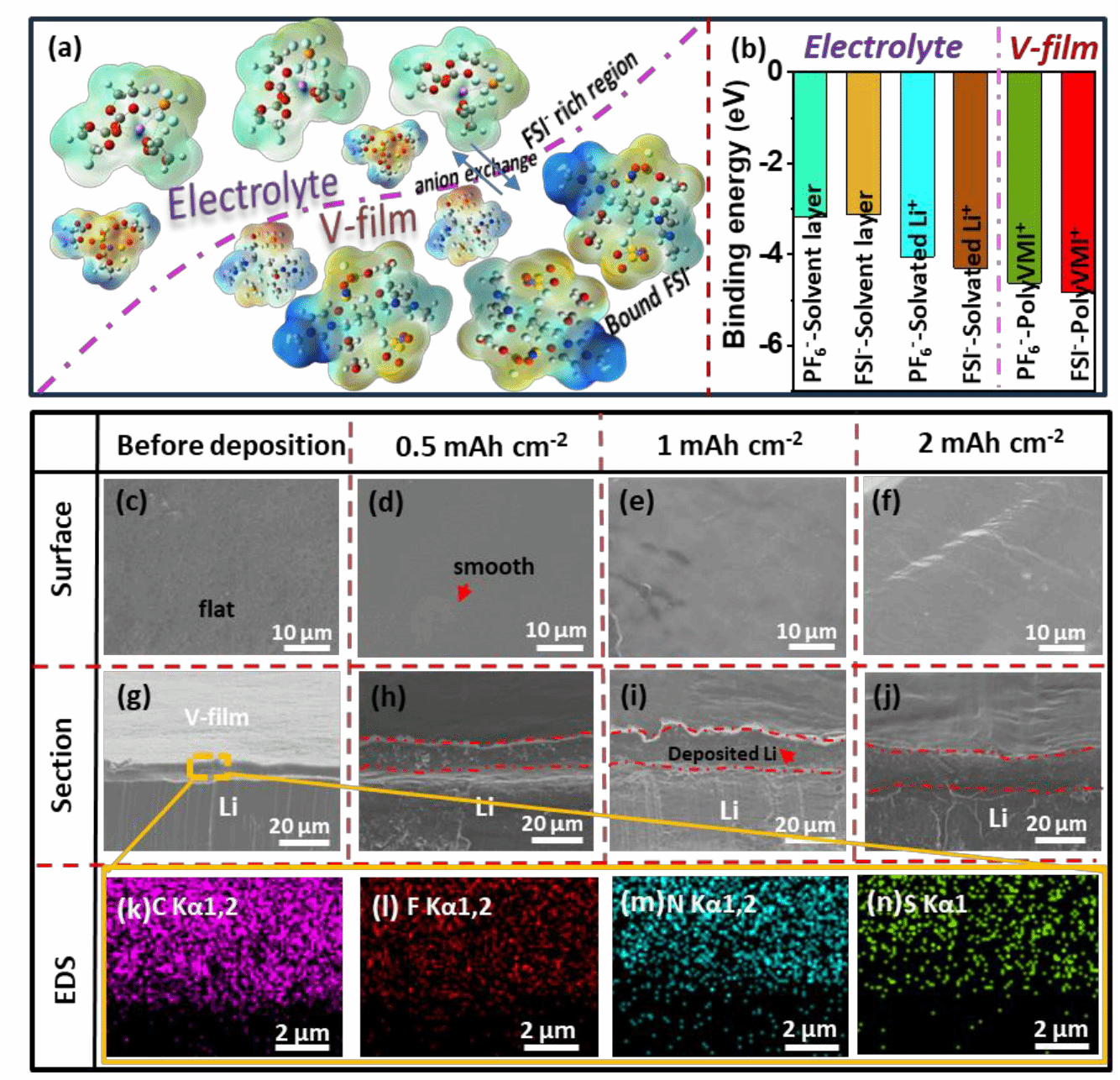

图3 (a)FSI-阴离子在膜内和电解液中的行为示意图，，，(b)FSI-阴离子与聚合物阳离子、溶剂化Li+离子和溶剂化层之间的作用力较量，，，(c-j)V-film涂覆锂负极在差别沉积量下的外貌和截面的SEM图，，，(k-n) V-film涂覆锂负极的截面EDS图

该研究效果于2024年2月份揭晓于《Angewandte Chemie International Edition》上，，，论文第一作者为质料基因院2020级博士生秦银平，，，曾获得研究生国家奖学金，，，校长奖学金和宝钢优异学生奖，，，配合通讯作者为刘杨副研究员、郭炳焜教授和王德宇教授。。。。
。

本文链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.202402456
